Полная информация о HH-A-T2.5 / HH-AS-T2.5 Автоматические измерительные головки 2,5° в Республике Казахстан

Описание

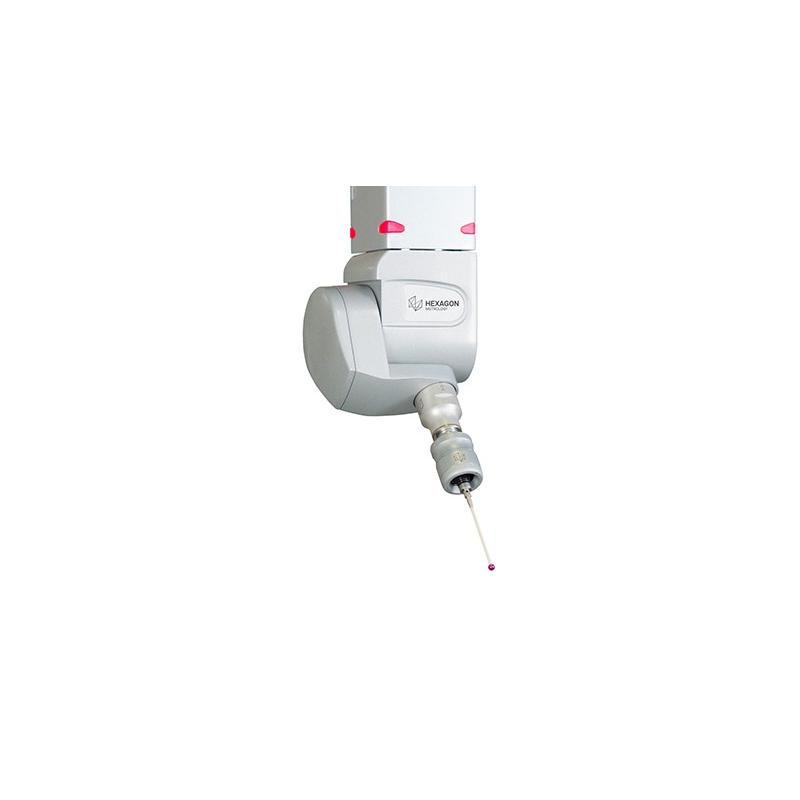

HH-A-T2.5 / HH-AS-T2.5 Автоматические измерительные головки 2,5°

HH-A-T2.5 способен индексировать с шагом 2,5 ° и может достигать 12 240 уникальных позиций.
Головка оснащена кинематическим соединением (TKJ), которое может быть подключено к MultiWire, чтобы обеспечить поддержку нескольких датчиков.

TKJ можно изменить вручную без необходимости переквалификации или автоматически с помощью инструмента смены инструмента HR-R.

Серия зондовых головок HH-A-2.5 имеет ряд новых новшеств, включая полностью встроенный контроллер, емкостную защиту от крушения и все новое кинематическое соединение большой мощности.
Все головки зонда в диапазоне имеют полностью переработанную систему привода, включая Hirth Gear, для точного позиционирования зонда. Новая конструкция обеспечивает преимущество высокой степени индексируемого положения и очень высокого вращательного момента.

HH-A-2.5 может монтироваться на CMM с помощью хвостовика или фланца, в качестве альтернативы HH-AS8-2.5 может быть смонтирован на любом CMM с барабаном 80 мм.

Особенности и преимущества автоматических измерительных головок HH-A-T2.5 / HH-AS-T2.5

Индексирование с шагом 2,5 - 12 240 позиций для максимальной гибкости
Доступны расширения до 450 мм
Чрезвычайно высокий крутящий момент вращения - 1,4 м

Технические характеристики HH-A-T2.5 / HH-AS-T2.5

	HH-А-T2.5	HH-AS-T2.5
Угол индексации	2,5 °
Ось	± 105 °
Ось B	± 180 °
Скорость вращения	90 ° за 2,5 с
Повторяемость позиционирования	0,5 мкм на расстоянии 100 мм от центра вращения оси A
Максимальный рекомендуемый крутящий момент	1.4nm
Максимум. длина удлинителя	450 мм
вес	1600г	1650g
Головка	Штанга или фланец	Прямой в Рам
Установка зонда	TKJ / M8
Контроллер головки	HH-C-V2.0 / HH-CA-V2.0 (с HR-R зондом)
