Мультисенсорная система Hexagon Optiv Classic в Республике Казахстан

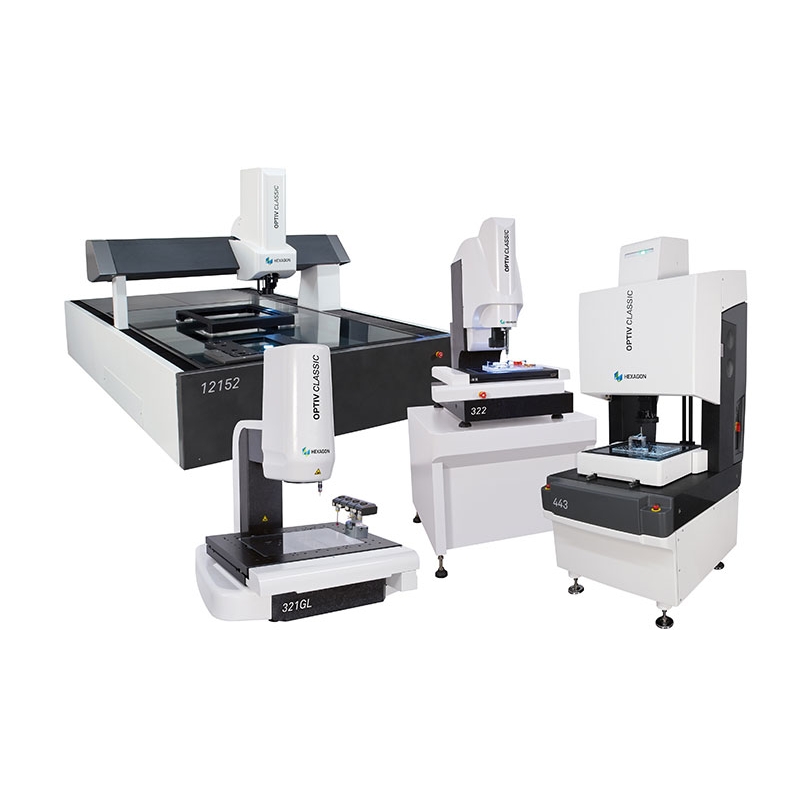

Мультисенсорная система Optiv Classic

Линия Optiv Classic - это простой способ начать работу в оптической и мультисенсорной метрологии. Основа станка всех моделей выполнена из гранита, что обеспечивает прочную конструкцию для сложных условий работы. Доступный в различных размерах и с полным диапазоном датчиков на выбор, измерительная машина координат Optiv Classic (КИМ) - это ваш вход в мир мультисенсорных измерений.

Прочная конструкция и чрезвычайно надежная оптоэлектронная измерительная система линии Optiv Classic делают эти машины особенно подходящими для обеспечения качества в производственной зоне. Конструкция КИМ обеспечивает хорошую доступность измерительного стола со всех сторон, облегчая паллетирование деталей, а также легкую ручную загрузку.

Особенности и преимущества мультисенсорной системы Optiv Classic

• Датчик зрения с цифровой камерой высокого разрешения
• Моторизованное масштабирование с ЧПУ
• Мощная обработка изображений с помощью видеофильтров для оптимизации изображения в сложных оптических условиях
• Переменная подсветка: коаксиальный светодиодный верхний свет, светодиодная подсветка и многосегментный светодиодный кольцевой светильник для высококонтрастного освещения сложных поверхностей и краев
• Программное обеспечение для измерения PC-DMIS: Простота работы благодаря автоматическим подпрограмм PC-DMIS, например, для выравнивания деталей или калибровки датчика

Optiv Classic 321 GL

• Компактный накопительный блок
• Самый легкий из линейки Optiv Classic с массой машины 170 кг
• Диапазон измерения 300 x 200 x 150 мм XYZ
• Опции: Сенсорный триггер HP-TM или TP200, стойки для смены зондов с четырьмя портами, поворотный индексный стол

Optiv Classic 322/432

• Экономичные машины начального уровня с отличным соотношением цена / производительность
• Optiv Classic 322: 300 x 200 x 200 мм Диапазон измерения XYZ
• Optiv Classic 432: 400 x 300 x 200 мм Диапазон измерения XYZ
• Опции: Сенсорный триггер HP-TM, стойка для замены модуля датчика HR-P с четырьмя портами, поворотный стол для индексирования

Optiv Classic 443

• Прочный прецизионный инструмент со средним измерительным объемом
• Низковибрационная гранитная конструкция с неподвижным мостом и движущимся измерительным столом
• 400 x 400 x 300 мм Диапазон измерения XYZ
• Опции: сенсорный триггер HP-TM, стойка для замены модуля датчика HR-P с четырьмя или шестью портами, поворотный указательный стол

Optiv Classic 8102 / Optiv Classic 12152

• Мостовой измерительный прибор с фиксированным измерительным столом и боковым мостом,
  гранитный траверс с треугольным поперечным сечением, свободно передвигаемая измерительная тележка (ось X), из которой выступает вертикальная ось
• Измерительная каретка (ось X) и мост (ось Y) с прецизионными направляющими для воздуха,
  вертикальная ось (ось Z) с механическими линейными направляющими
• Optiv Classic 8102: 800 x 1000 x 225 мм Диапазон измерения XYZ
• Optiv Classic 12152: 1200 x 1500 x 225 мм Диапазон измерения XYZ
• Лазерный указатель для облегчения навигации во время генерации измерительной программы
• Optiv Classic 8102: дополнительно с интегрированным подкадром

Брошюра Optiv Classic
