Координатно-измерительные машины (КИМ) в Казахстане

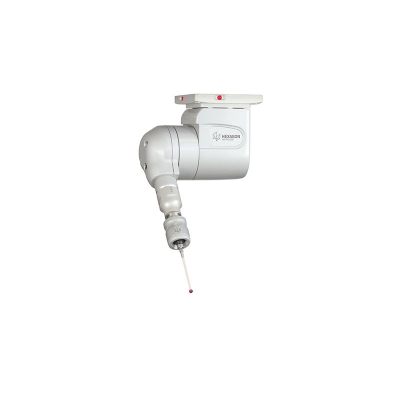

являются стационарным оборудованием и предназначен для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей. Измерения проводятся посредством датчика, прикрепленного к подвижной оси машины. Измерительные датчики отличаются по принципу действия (электро-контактные, индукционные, оптические), выходному сигналу (аналоговые, дискретные), способу измерения (контактные, бесконтактные), типу измерения (сканирующие, триггерные) и другие. КИМ является трехосной с X, Y и Z осями. Оси ортогональны друг к другу и образуют обычную трехмерную систему координат.

Машины координатно-измерительные портативные (называемые также «манипуляторы» или «руки») являются мобильными метрологическими измерительными системами с 6-ю и 7-ю степенями свободы (осями). Они идеально подходят для быстрых и точных измерений объектов, геометрических размеров, отклонений формы и взаимного расположения поверхностей деталей в любом удобном для Вас месте благодаря мобильности и лёгкости в установке системы.

Манипулятор представляет собой шарнирно-соединённые между собой сегменты (плечо и предплечье), изготовленные, как правило, из углеродного волокна (для лёгкости и термостабильности) и монтируемые на специальных основаниях, а также встроенный противовес, блок управления и источник питания.

Благодаря абсолютным энкодерам (угловым датчикам) внутри сочленений манипулятора, данные измерительные системы не требуют инициализации перед работой – достаточно просто включить.

Манипуляторы могут работать как с контактными (тактильными) датчика, так и с бесконтактными лазерными сканерами. При использовании контактного датчика определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера (FOV). Полученные координаты точек обрабатываются специализированным программным обеспечением, рассчитываются геометрические размеры, параметры отклонения формы и взаимного расположения поверхностей деталей.

Для проведения измерений, манипуляторы устанавливаются либо на штативы, либо на ровную жёсткую поверхность через специальные основания (магнитные, вакуумные, фиксирующиеся болтами).

Данные системы не являются автоматизированными, сбор данных выполняется исключительно оператором.
